2CY齿轮油泵 您当前的位置:首页 > 产品展示 > 2CY齿轮油泵

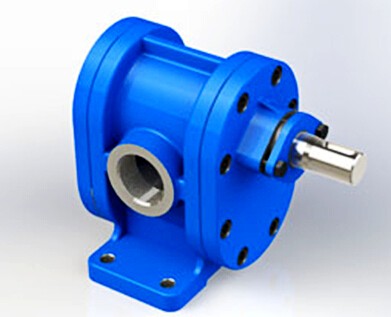

2CY齿轮油泵




2CY齿轮泵用途
2CY齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于200℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其他液体以及用于液压转动系统.

2CY齿轮泵工作原理
2CY齿轮油泵系容积式泵,主,被动齿轮与泵体,左右泵盖组成进油,出油二个封闭空间,当齿轮转动时,进油腔的容积,由于啮合齿不断脱开,而由小变大.形成真空,将液体吸入,有齿谷带往油腔,而出油腔容积,由于啮合齿的不断进入啮合而大变小,油液受压缩而被排出,从而达到输送油料的目的.

2CY齿轮泵应用范围
在输油系统中可用作传输,增压泵;
在燃油系统中可用作输送,加压,喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
在一切工业领域中,均可作润滑油泵用;

2CY齿轮油泵结构特点
本系列齿轮泵主要有齿轮,轴,泵体,泵盖,轴承套,轴端密封等组成.齿轮经氮化处理有较高的硬度和耐磨性.与轴一同安装在可更换的轴套内运转.泵内全部零件的润滑均在泵工作时利用输送介质而自动达到.
泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,溶积效率高.
从主轴外伸端向泵看,为顺时针旋转.

2CY齿轮泵使用与安装

1、机组应安装在水平水泥基础上,用地脚螺栓固定。
2、右联轴器应同轴,安装完成后,转动联轴器确认运转顺畅无负压力现象后,方可进入运行。
3、泵不适合输送不洁油液,故在进口管端应设滤油器。
4、泵无安全阀,建议在排油管路中,设安全阀,以确保系统安全运行。
5、泵的安装高度,不超过允许吸上高度。
6、泵的转向规定:从泵端向电机看,旋转方向为逆时针。



2CY齿轮泵工作注意事项
开机前应将吸,排油管路上的阀门全部打开,运转一下联轴器,看有无卡死,无异常现象才能认可安装合格.

 2CY型齿轮泵性能参数

型号


流量
Q

转速
n
r/min


排出压力
p
Mpa

必需汽
蚀余量
)r
m

效率
η
%


电动机

m3/h

L/min

功率KW

型号

2CY-1.08/2.5

1.08

18

1420

2.5

9.5

58

2.2

Y100L1-4

2CY-2.1/2.5

2.1

35

1420

2.5

9.5

58

3

Y100L2-4

2CY-3/2.5

3

50

1440

2.5

9.5

59

4

Y112M-4

2CY-4.2/2.5

4.2

70

1440

2.5

9.5

59

5.5

Y132S-4

2CY-7.5/2.5

7.5

125

1440

2.5

9.5

63

7.5

Y132M-4

2CY-12/2.5

12

200

1460

2.5

9.5

63

15

Y160L-4
